Detalhes do produto
Lugar de origem: China
Marca: LIANZHONG
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Preço: negotiable
Termos de pagamento: L/C, T/T, D/P, D/A

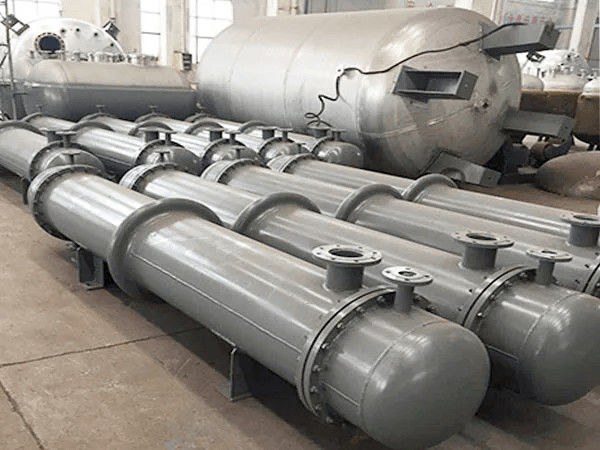

Como funciona um trocador de calor tubular
Um trocador tubular é um tipo de trocador de calor com tubos envoltos em um invólucro.É um dispositivo muito comum em indústrias onde o foco é a recuperação de calor de gases ou líquidos.
O princípio do trocador de calor de casco e tubo é baseado em um feixe de tubos dispostos vertical ou horizontalmente dentro de um chamado casco.
Funciona trocando calor entre dois fluidos.Um é o “aquecimento” e o outro é o fluido “aquecido”.
Os fluidos podem ser de diversas naturezas e o trocador tubular pode ser utilizado para troca gás/gás, líquido/líquido, líquido/gás, etc.
Existem diferentes categorias de trocadores de calor tipo casco e tubos no mercado, cada um projetado para uma aplicação específica:
Condensador: Nesta configuração, a finalidade do trocador é permitir a transformação de um gás em líquido.A função do trocador, como o próprio nome indica, é condensar o vapor em uma superfície fria.O condensador é portanto um sistema de refrigeração que permite uma troca de calor entre um refrigerante e um meio externo, garantindo a mudança de estado do fluido a pressão constante e posteriormente o seu dessuperaquecimento bem como o seu sub-resfriamento.Dessa forma, o fluido sai do condensador no estado líquido e não mais como gás.
Resfriador:Desta vez, a função do trocador é resfriar um líquido.
Caldeira:O principal objetivo deste processo é vaporizar parcialmente o fundo das colunas de destilação.Uma mistura de líquidos ou uma mistura de líquidos e sólidos é vaporizada.Este processo também é usado para aquecimento.
Aquecedor:Capaz de operar em condições extremas, o objetivo do aquecedor nas indústrias é aquecer um volume de líquido ou gases.
Evaporador:Sua finalidade é concentrar uma solução graças a um aporte de energia para realizar uma mudança de estado da fase líquida para a fase gasosa.
Cristalizador:Nesta última configuração, o trocador permitirá isolar um produto para recuperá-lo de uma solução na forma sólida.
| Diâmetro nominal | Número da passagem do tubo | Tubos | Área de transferência de calor
Valor nominal/valor calculado |
Área da seção do canal da tubulação o fluxo m/h quando a velocidade de fluxo do canal da tubulação é de 0,5 m/s | Pressão nominal | |||||
| Comprimento do tubo (m) | φ25×2,5 | |||||||||
| 1500 | 2000 | 3.000 | 4000 | 6.000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.51.62 | 22.17 | 33,27 | 0,0044/0,0049 | 7,92/8,82 | 0,25 | ||
| 219 | 1 | 26 | 3/3,00 | 4/4.02 | 6/6.06 | 8/8.1 | 0,0082/0,0090 | 14,76/16,20 | 0,6 | |
| 2 | 26 | 3/3,00 | 4/4.02 | 6/6.06 | 8/8.81 | 0,0041/0,0045 | 7.38/8.01 | 1,0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10/10.26 | 14/13.72 | 21/20.63 | 0,0138/0,0152 | 24,84/27,36 | 1.6 |
| 2 | 40 | 5/4.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 0,0063/0,0069 | 11.24/12.42 | 2,5 | |
| 325 | 1 | 60 | 7/6,93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0,0188/0,0208 | 33,84/37,44 | 0,6 |
| 2 | 56 | 6/6,47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 0,0088/0,0097 | 15,84/17,46 | 1,0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/37.10 | 55/55,8 | 0,0374/0,0412 | 67,32/74,16 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34,20 | 50/51,58 | 0,0173/0,0190 | 31.14/34.20 | 2,5 | |
| 500 | 1 | 185 | 45/4,15 | 55/57,68 | 85/86,74 | 0,0581/0,0641 | 104,58/115,38 | |||
| 2 | 180 | 40/41,99 | 55/57,68 | 85/86,74 | 0,0283/0,0312 | 50,94/56,16 | ||||
| 600 | 1 | 269 | 60/62,7 | 85/83,88 | 125/126.13 | 0,0845/0,0932 | 152,10/167,76 | |||
| 2 | 266 | 60/32.05 | 80/82,94 | 125/14,72 | 0,0418/0,0461 | 75,24/83,98 | ||||
| 700 | 1 | 379 | 90/88,41 | 120/118.17 | 175/177,71 | 0,0091/0,1313 | 214,38/236,34 | |||
| 2 | 358 | 85/83,51 | 110/111,62 | 165/167,85 | 0,0562/0,0620 | 101,16/111,60 | ||||
| 800 | 1 | 511 | 120/119,20 | 160/159,16 | 240/239,60 | 0,1605/0,1770 | 288,90/318,60 | |||
| 2 | 488 | 115/113,83 | 150/152,16 | 230/228.81 | 0,0767/0,0845 | 138.06/152.10 | ||||
| 900 | 1 | 649 | 150/151,39 | 200/202.36 | 305/304.3 | 0,2039/0,2248 | 367.02/404.46 | |||
| 2 | 630 | 145/146,96 | 195/196.44 | 295/295,40 | 0,0990/0,1091 | 178,20/196,38 | ||||
| 1000 | 1 | 805 | 185/187,78 | 250/251,00 | 375/377,45 | 0,2529/0,2788 | 455,22/501,74 | |||
| 2 | 792 | 185/184,75 | 245/246,95 | 370/371,36 | 0,1244/0,1374 | |||||
Principais características:
1) Material: aço inoxidável e/ou aço carbono, aço manganês, cobre e titânio etc.
2) Área do trocador de calor: 1 - 500m²
3) Forma: placa de tubo fixo, cabeça flutuante, tubo tipo U
4) Estrutura: canal único, canal duplo e multicanal
5) Usado para evaporação, aquecimento, condensação, processo de resfriamento
Várias especificações disponíveis de acordo com os requisitos do cliente.
Nossos serviços:
Garantia de qualidade: Todos os produtos passarão por inspeção detalhada de qualidade durante a produção.
Preço do fabricante: venda direta da fábrica, preço competitivo.
1. Sua pergunta relacionada aos nossos produtos ou preços será respondida dentro de 24 horas.
2. Equipes bem treinadas e experientes para responder a todas as suas perguntas em inglês fluente.
3. Projetos OEM e ODM são altamente bem-vindos.Temos uma forte equipe de P&D aqui para ajudar.
4. Bom serviço pós-venda oferecido, por favor, retorne se tiver dúvidas.
5. Proteção de sua área de vendas, desenho e todas as suas informações privadas.
OuROficina
Nossa empresa
PRODUTOS DE METAL DE JIANGSU LIANZHONG (GRUPO) CO., LTD
Lianzhong tem se concentrado na pesquisa e desenvolvimento de equipamentos de reação química por muitos anos e tem vasta experiência na aplicação de reatores de caldeira, reatores de etoxilação, reatores tubulares e reatores de microcanais.
Lianzhong tem se concentrado na pesquisa e desenvolvimento de equipamentos de reação química por muitos anos e tem vasta experiência na aplicação de reatores de caldeira, reatores de etoxilação, reatores tubulares e reatores de microcanais.
Embalagem e entrega
Perguntas frequentes
1. P: Qual é o MOQ?Posso fazer um pedido pequeno, por favor?
R: Pedidos pequenos também são bem-vindos em nossa empresa.
2. P: Quanto tempo de garantia podemos ter para meus pedidos
R: Garantia de um ano para todos os produtos, 2 anos de garantia disponível para alguns pedidos específicos.
3. P: Que serviço você pode fornecer?
R: Confirmaremos todos os detalhes com você antes do pagamento, qualquer alteração avisaremos com antecedência, qualquer progresso mostrará fotos e vídeos para sua referência e informaremos o status do seu pedido.Enviaremos minutas de documentos para sua referência antes de emitir o documento oficial.
4. P, como você controla a qualidade?
R: passamos pela ISO 9001. Estamos atendendo centenas de clientes de mais de 40 países ao redor do mundo.Todos os produtos serão 100% testados antes do envio.
